五軸五聯動需要準備哪些資料才能做好NC程序?
2020-12-07工件材質

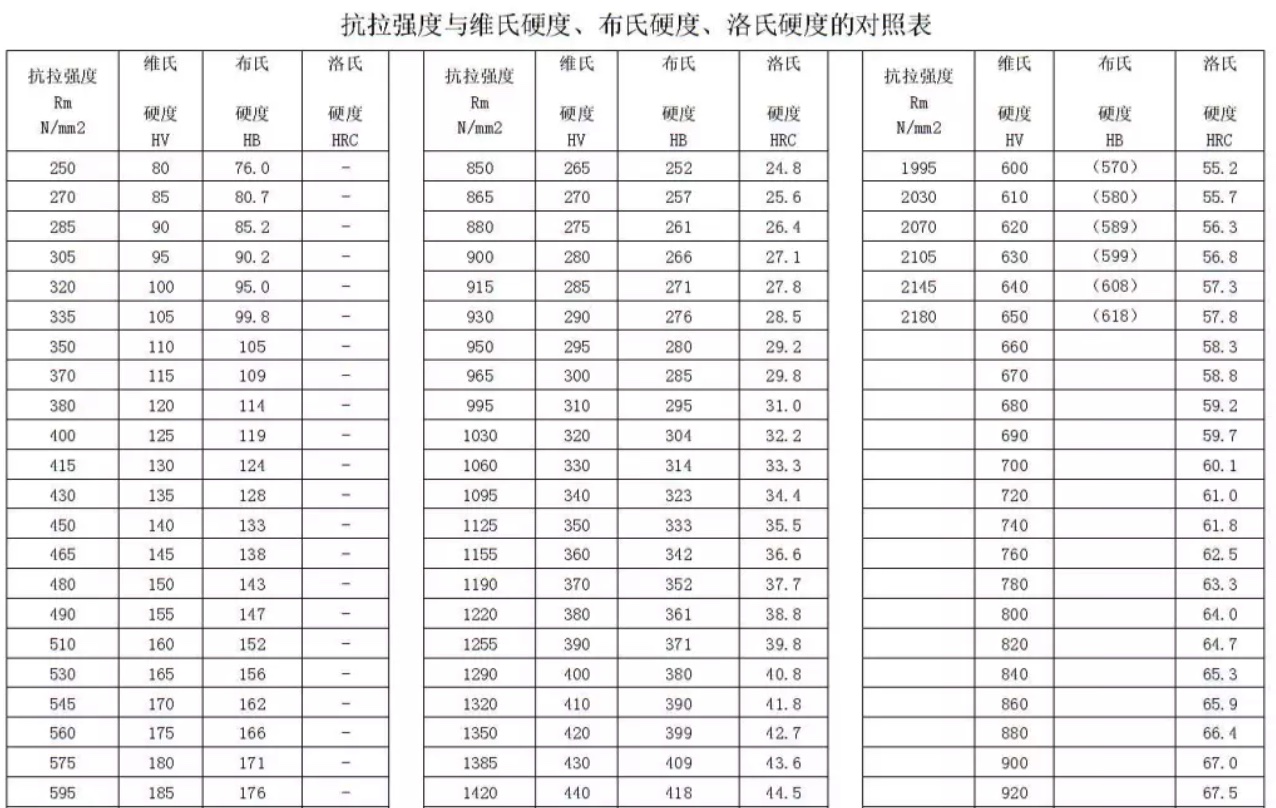

工件的材質有銅、鋁、鋼、鐵、鋁合金、鈦、石墨灰等等,那說到這材質方面,也要了解工件的硬度,工件硬度常見的檢測分別為三種,布氏硬度以HB[N(kgf/mm2)]表示(HBS\HBW)(參照GB/T231-1984),生產中常用布氏硬度法測定經退火、正火和調質的鋼件,以及鑄鐵、有色金屬、低合金結構鋼等毛胚或半成品的硬度。
洛氏硬度可分為HRA、HRB、HRC、HRD四種,它們的測量范圍和應用范圍也不同。一般生產中HRC用得最多。壓痕較小,可測較薄得材料和硬得材料和成品件得硬度。維氏硬度以HV表示(參照GB/T4340-1999),測量極薄試樣。
加工路線
加工路線的選擇時要注意的問題
(1)加工路線的選擇首先必須要保證的是工件的精度和表面粗糙度達到要求,并且加工的效率要高。
(2)選擇的加工路線要最短,一方面可以減少空刀的時間,另一方面還可以減少編程量。選擇合理的刀具切入點及退刀點,優化加工路徑,提高加工效率。
(3)選擇路線還要考慮到工序問題,在一次走刀過程中,盡量加工多的工作面,在一次裝夾中,用一把刀具完成最多的加工表面。從而減少換刀和裝夾的次數,同時也能夠優化加工路線,提高了效率。
(4)選擇合理的切削量,粗加工時,可以適當增加切削量,在半精加工和精加工時,在保證加工精度和粗糙度的前提下,還要兼顧切削效率。
(5)對于工件表面進行加工時,要盡量一次走刀完成,如果走刀過程中突然停刀,切削力突然減小,刀具在工件表面會留下劃痕,影響了工件表面的精度要求。加工圓弧時要選擇合理的進給量,防止出現爬行現象。
(6)編程的過程中,應當多采用子程序、宏程序的調用、鏡像等功能,使設計的進給路線更加清晰有規律,同時也減少了編程量。

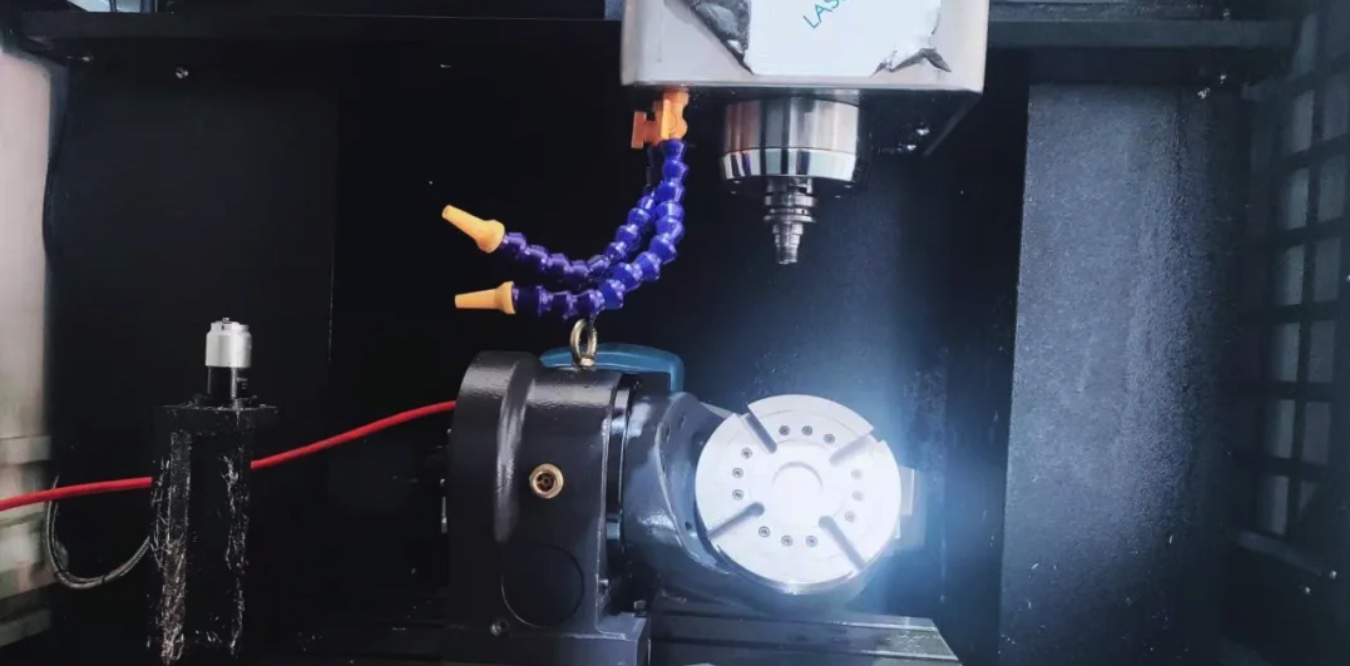

機床資料
起床資料涉及該準備的有刀柄刀具規格、最大進給量、最大轉速、機床行程、最大承重、以及最重要的數控系統。一般而言,有些編輯好的程序,他只為其中一種系統服務,其他系統則不能或者會出現不必要的麻煩。
UG編程
UG是一款功能強大的三維立體繪圖軟件,主要用于模具設計、產品設計、編程加工,它的具體功能有運動仿真、造型設計、參數化設計以及非參數化設計,它可以幫助用戶從大到飛機小到螺絲刀的設計及制造,提供了完善的建模加工繪制以及完備的設計能力,實現從2D-3D-技術指容標準化建模。

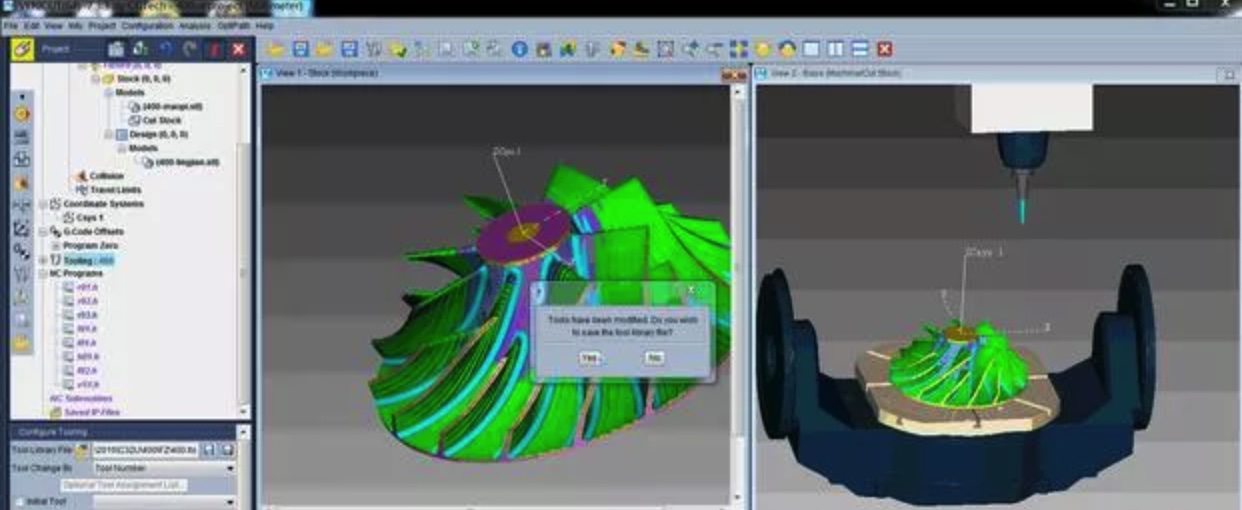

VT仿真
所有新的后處理都需要經過VT仿真,沒有經過VT仿真的代碼或者后處理,我們無法把控他在實際加工中會出現什么問題,這樣對于機床來說無法保證的,如果帶有刀尖跟隨功能的,那就得小心為妙,如沒有完全的仿真準備,我建議還是找專業的人員來操作。
